產品中心
電子丝網印刷方案專業供應商
Bando P型刮刀
Bando Squeegee日本製造；
模注型丝網印刷刮刀，優异的耐溶剂性 - BANCOLLANSQUEEGEE；
日本阪东基於独特的聚氨(an)酯配方技術設計開发了超耐溶剂型刮胶(jiao)產品，该(gai)刮胶在印刷工藝中能够有效控製膨胀變形和硬度下降(jiang)等常见問題，特別是在使用UV油墨進行印刷時表現(xian)出色(se)，能够满足高精(jing)度印刷對刮(gua)胶性
優异的(de)耐磨性和耐溶剂性；
弹性好(hao)，良(liang)好的连續印刷(shua)性能；
均匀印(yin)刷膜厚，精細(xi)丝印；
適用於不同丝網印刷；
各種形状(zhuang)（扁平，劍形，方形，夹層樹脂(zhi)板）;
BANCOLLANSQUEEGEE（刮刀）。
尺寸和硬度
尺寸
常規尺寸（a* b* c）：9*50*1500
硬度
不同的硬度對應不同的顏色(se)
| 日本Bando刮胶 P型 |
綠色—70±3 藍色—75±3 黄色—83±3 > |

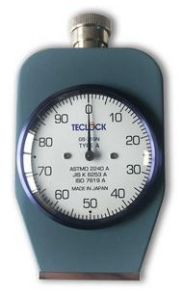

硬度計 TYPE-GS-719N |
 |
材質
高性能聚氨酯橡胶；聚氨酯刮胶(jiao)日本製造(zao)
物理性能
| 項目 | 單位 | #68P | #74P | #85P |
| 顏色 | 綠色 | 藍色 | 黄色 | |
| 硬度 | JIS-A | 68±3 | 74±3 | 85±3 |
| 100%拉伸性 | MPa | 2.77 | 3.70 | 5.89 |
| 200%拉伸性 | MPa | 4.09 | 5.38 | 8.63 |
| 300%拉伸性 | MPa | 5.85 | 7.38 | 11.1 |
| 最大拉伸 | MPa | 24.6 | 17.2 | 21.7 |
| 拉伸極限 | % | 563 | 521 | 523 |
| 断裂強度 | KN/m | 55.5 | 67.7 | 81.5 |

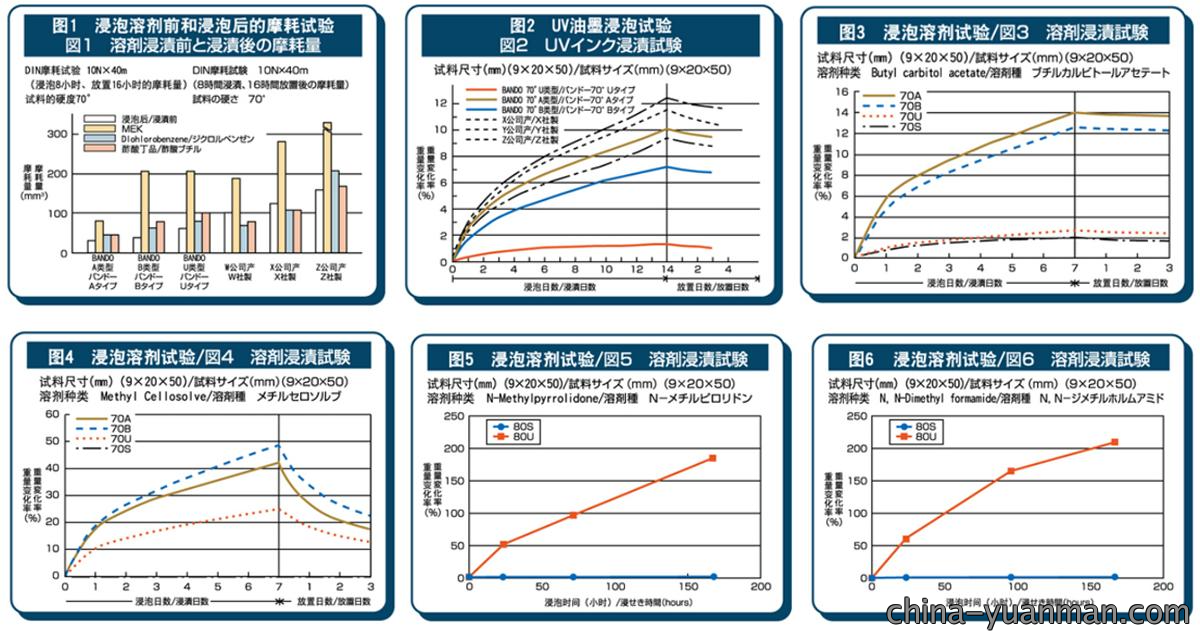

耐溶剂性
包裝、存储
包裝
紙包裝：10PCS/盒
存储
產品應当置於(yu)室内環境中存放(fang)，需確保温度不超過40℃，同時避免在高温高湿、阳光直射和紫外線照射的(de)環境下放(fang)置，以防止性能(neng)受(shou)损。
②請勿存放在发熱設備或多尘的地方附近(jin)。
③禁止弯曲，按壓，叠直，堆(dui)叠不超過20PCS。
刮胶作為精密印刷的關键耗材，在低温環境下進行(xing)长期保存可以有效延长其使用寿命，但(dan)搬運至生產车間后不能立即投入使用(yong)，需要置於
研磨
使用完毕的刮胶在進行后續存放前，需要先將表面残留(liu)的油(you)墨彻底清理干净，随后將其放置在(zai)SPS-DR刮刀(dao)摆放架上進行休息，静置時(shi)間為12小
②M型號傳統刮胶需要夹裝在刮刀架中(zhong)研磨(mo)；FGB/AS带(dai)支撐板刮胶可取下研磨。
③手動研磨機進行研磨。
250目砂轮單次最(zui)多研磨 粗(cu)磨0.5mm/精磨0.2
400目砂轮單次最(zui)多研磨 粗(cu)磨0.2mm/精磨0.1
研磨后的(de)刮胶可配合使用SPS-Sander打磨器對(dui)刀口边缘進行(xing)抛光處理，使刀口表面更加光滑(hua)，進一步提升刮胶(jiao)的使用性能和(he)
注意：
SPS刮(gua)胶都可進行多次研磨(mo)，研磨不融化，研磨(mo)面細腻、刀(dao)口(kou)光滑。
SPS-SG刮胶研磨機可提供各(ge)種定製型砂轮：U型 C角 R角（K1-K5）。
推荐產品
SPS-AS碳纖維丝印刮刀(dao) 复式滚筒(tong)丝網印刷機
SPS-AS碳纖維(wei)刮胶適用於往复式滚筒丝(si)網印刷機，它使用碳(tan)纖維板與日本ASM防静電(dian)耐溶剂(ji)聚氨酯橡胶加工而成，印(yin)刷品質稳定(ding)，使用寿命高。
GM-IO是一(yi)種 UV 紫外固化(hua)丝網印刷絕缘油墨(mo)，附着(zhe)力(li)優异，高度柔韧性， 良好印 刷(shua)性能及(ji) UV 固化(hua)快干特性，適(shi)用於(yu)血糖儀、键盘線路、薄膜開關等(deng)。
在丝網(wang)印(yin)刷過程中，刮胶(jiao)、網版、承印(yin)材料等(deng)相互摩擦，產生静(jing)電。静電积累到较高電(dian)壓差時，圖案边缘會產(chan)生飞墨、拉丝等(deng)不良(liang)。SPS-ASM防静(jing)電刮胶(jiao)電阻<108Ω,部分電荷通過刮胶散(san)去，降(jiang)低電壓(ya)差，避(bi)免飞墨和拉丝等問題(ti)的出現。
電池生產流程中，丝網印刷工(gong)藝的精度表現(xian)直接決定了最終電池轉换效率的高低，其中印刷效果的關键指標在於印刷后銀浆沉积(ji)的縱橫(heng)比控製。為了满足(zu)这一嚴苛要求，屏幕张力、銀浆配方和刮刀材質(zhi)都需要持續優化升級(ji)。在(zai)丝網(wang)印刷技術演進的過程中，網線精度要求不断提高，从最初的(de)60微米線径逐步演進到(dao)現今的(de)30微米，部分工藝甚至已向更細的線(xian)径发展，这種微細化趨勢(shi)直接推(tui)動了刮刀材料和結構的创新。
